Changer cable embrayage berlingo

Publié : Le 10 Août 2022 à 12:32
Écrit par
Article vu : 6 506 fois
Voici un tutoriel qui explique comment changer le câble d'embrayage sur un Citroën Berlingo en quelques étapes seulement.

Symptômes

La pédale d'embrayage devient molle et reste au plancher. A ce stade là, plusieurs causes sont envisageables :

- câble d'embrayage cassé
- embrayage hors service.

Matériel nécessaire

Référence câble d'embrayage pour Berlingo : 9661239180 ou 2150CX

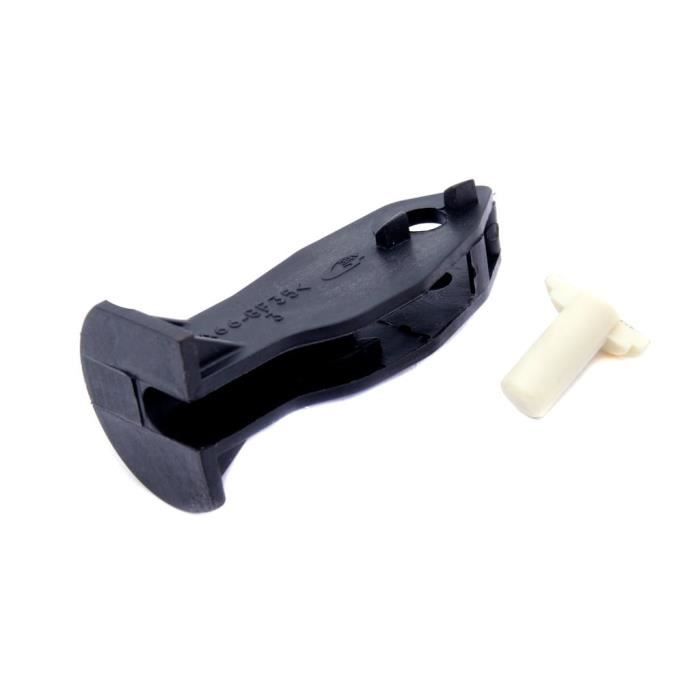

Référence de l’agrafe pour pédale d'embrayage Berlingo :2128.22

Bien vérifier la correspondance en fonction du modèle et de l'année.

Notes :

Le tutoriel présente des similitudes pour de nombreux véhicules Peugeot et Citroën et les pièces trouvées pourront être compatibles avec différents modèles.

Les câbles les plus diffusés sont des câbles automatiques. Ils se présentent et fonctionnent comme ceci : https://www.youtube.com/watch?v=An76wlZ2Yjk



Remplacer un câble d'embrayage sur Berlingo

  • Placer le véhicule de manière à pouvoir accéder dessous en toute sécurité (voir notre comparatif sur les rampes de levage) ;
  • Retirer la garniture feutre au dessus des pédales ;
  • Démonter les goupilles de verrouillage de la butée du câble d'embrayage côté pédale ;
  • Tenter d'enlever le câble sans retirer la pédale (dévisser écrou + axe) ;
  • Autrement il faudra retier le contacteur et le support ;
  • Constater la présence ou absence de l'agraffe ;

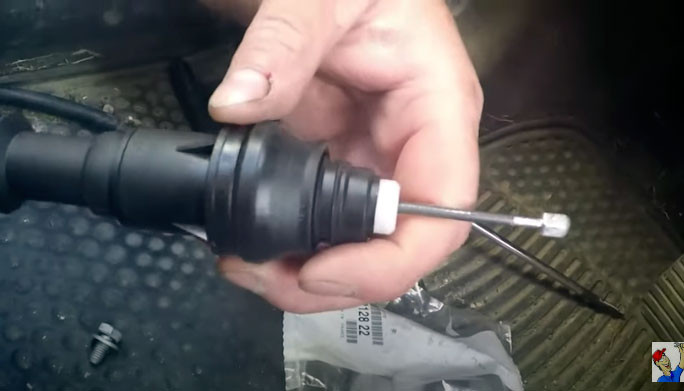

  • A l'aide d'un tournevis, appuyer sur la partie blanche à la base du câble pour le déverouiller ;
  • S'aider d'une pince pour faire glisser le câble ;
  • Déboiter le câble de la boite de vitesse.

Remontage du câble d'embrayage

  • Passer le câble dans l'espace sous le mastervac (10:00)
  • Fixer le câble sur son logement côté embrayage (12:00)

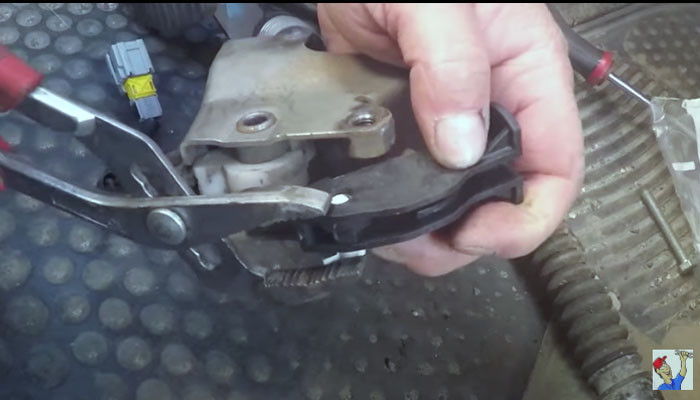

  • Remonter le support de câble côté pédale. Vous pouvez vous aider d'une pince multiprise pour emancher l'axe blanc. (13:00)
  • A l'aide d'une première pince, tirer sur le câble côté plancher pour obtenir du mou.
  • Verrouiller la position à l'aide d'une seconde pince.
  • Fixer la butée de câble sur le réceptacle de la pédale.
  • Remettre la pédale d'embrayage en place.

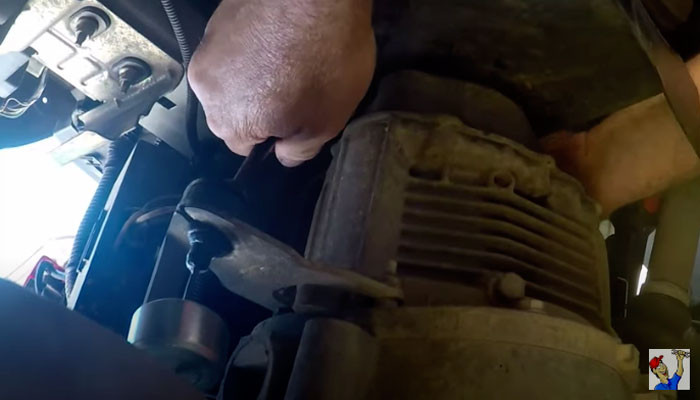

  • Côté moteur, fixer la butée du câble sur l'embrayage.
  • Contrôler le fonctionnement de la pédale.
  • Ajuster la position si nécessaire - ajuster la tension (19:00)
  • Serrer l'axe de pédale.
  • Rebrancher le contacteur d'embrayage.
  • Fixer les câches.
