Guide d'achat pour bien choisir son roulement

Publié : Le 22 Février 2021 à 11:37
Écrit par
Article vu : 633 fois
Ce guide présente les différents types de roulement.

Déchiffre les inscriptions sur les roulements

Pour trouver le roulement recherché, le plus simple étant de relever l'inscription présente sur la flasque. Elle n'est pas toujours bien lisible, l'alternative sera de mesurer ses côtes au pied à coulisse puis de rechercher la référence correspondante.

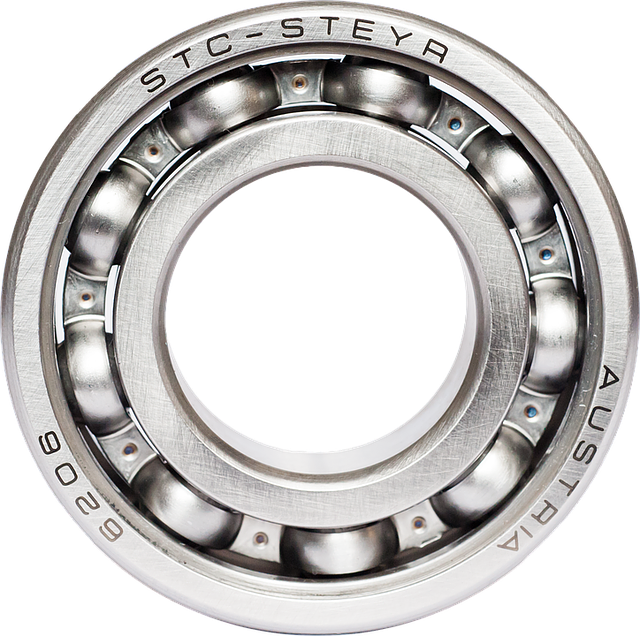

Ci-contre vous pouvez lire 6208 ou prendre les dimensions (40 x 80 x 18 mm)

Exemple d'inscription que vous trouverez inscrites sur les flasques :

6202-2RS-SKF

Diamètre intérieur (en mm) : 15
Diamètre extérieur (mm) : 35
Epaisseur (mm) 11

RS : Equipé d'une simple flasque d'étanchéité
2RS : équipé d'un double flasque les rendant étanches à la poussière + projections d'eau
En fonction des marques et des modèles d'autres inscriptions peuvent figurer.

Les roulements SKF (SKF étant le nom d'un constructeur) sont réputés pour leur qualité.

Roulement à bille VS Roulement à rouleaux ?

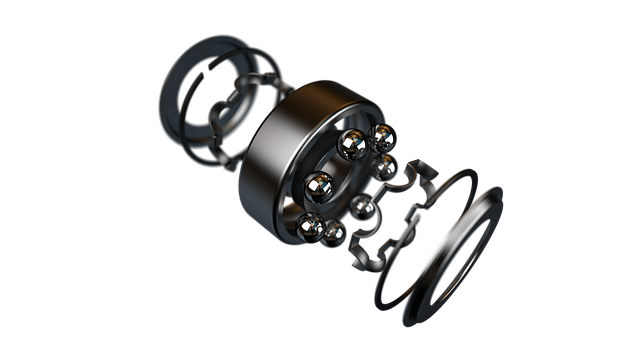

Les roulements à bille est largement diffusé sur les objets métalliques. La faible zone de contact des billes avec le reste du roulement offre un minimum de frottements et de résistance. Les roulements à bille annulaires sont donc largement répendus et correspondent à l'usage le plus commun et à la vitesse.
Certains ont une double rangée de billes, d'autres des joints anti-poussière ou étanches.

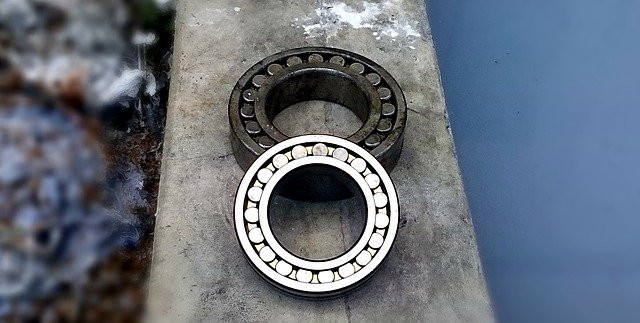

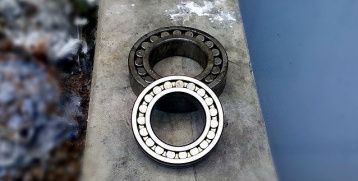

Les roulements à rouleaux offrent une meilleure réparititon des charges que les billes. Ils seront donc privilégiés pour supporter des charges lourdes.

Ces roulements sont prévus pour un travail dans l'axe, c'est à dire avec un minimum de contraintes latérales.

Choisir son roulement conique

La conception interne des roulements coniques est prévue pour des contraintes axiales (latérales). Ils supportent les charges de porte-à-faux grâce à des rouleaux coniques montés sur piste cônique.

Choisir sa douille à aiguille VS roulement à aiguille

Aussi appelée roulement à aiguille, la douille à aiguille est composé d'un corps extérieur en forme cylindrique, de rouleaux et d'une seconde douille interne sur laquelle les rouleaux sont en contact.

Butée à bille VS butée à aiguille

La butée à billes est utilisé pour faciliter la rotation d'un axe contre une surface fixe. La butée à bille est prévue pour fonctionner à faible vitesse et faible charge.

A l'inverse, la butée à aiguilles offrira une meilleure répartition des charges et sera plus adaptée pour supporter des charges ou chocs.

Roulements à bille double rangée

Les roulements à bille double rangée sont plus larges que les roulements à bille simples rangée. Doubler le nombre de billes permet de diviser la pression et donc augmenter la capacité de charge des roulements à bille double rangée.

Roue libre

Une roue-libre se présente sous la forme d'une bague équipée d'un mécanisme anti-retour. Quand le mécanisme est en prise, la force rotative qui s'applique entrainera l'axe.
Quand le mécanisme est débrayé, l'axe exerce sa rotation librement.
La roue arrière d'un vélo est l'exemple parfait pour illustrer l'usage d'une roue-libre.

En mécanique, ces roulements sont montés sur poulie roue-libre d'alternateur.
